看板用照明ユニット「ルミスリムCC」

201

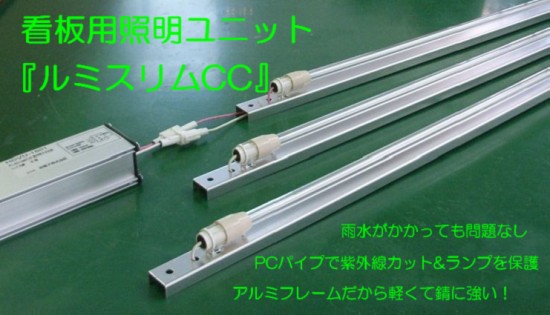

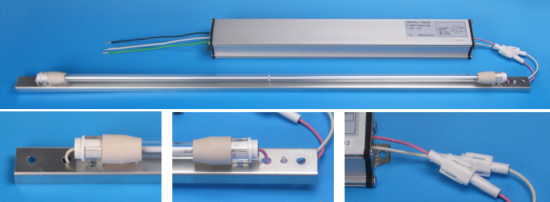

ルミスリムCC外観

特徴

省スペース
液晶テレビのバックライトに使用されているランプだから、管径が小さく軽い!設置箇所の省スペース化・軽量化が可能になります。

長寿命
ランプ電極に金属カップを使用することで一般の蛍光灯ランプ以上の長寿命になります。連続40,000時間点灯における輝度維持率は50%以上です。

防雨形
保護等級3(防雨形)相当の試験を合格。屋外の使用も安心・安全です。

低環境負荷
一般的な蛍光ランプは水銀を5mg程度含んでいますが、本製品は3mg以下にしています。コンパクトで長寿命の為、廃棄物も少なくて済みます。

光源色
お客様のご要望に合わせた光源色のランプを作る事ができます。

温度特性
-10℃〜50℃にて使用が出来る為、様々な場面で活用できます。

保護回路
ランプ寿命時の異常な電流を感知して、インバータの出力をOFFにしますので、もしもの時も安全です。

入力電圧フリー
入力電圧90〜240V(50/60Hz)で使用できます。

UVカット
周囲への退色を考慮して、ランプとPCパイプの両方がUVカット仕様です。

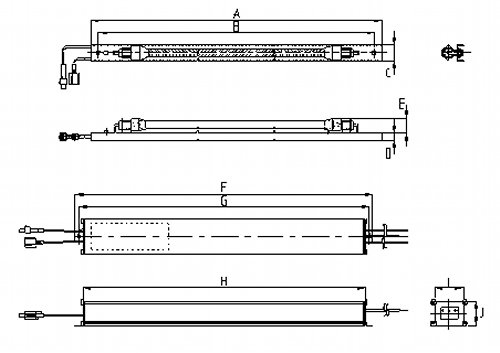

製品図

ルミスリムCC製品図
寸法

(ランプユニット) FL-40568T10 FL-40818T10 FL-401186T10
総重量(1セット) 600g 650g 700g
ランプ長 580mm(20Wランプ長) 830mm(32Wランプ長) 1198mm(40Wランプ長)
フレーム全長(A) 700mm 950mm 1320mm
フレーム取付穴(B) 681mm 932mm 1300mm
フレーム幅(C) 20mm 20mm 20mm
フレーム高さ(D) 10mm 10mm 10mm
ソケット高さ(E) 18.7mm 18.7mm 18.7mm

(インバータ) FL-40568T10 FL-40818T10 FL-401186T10
全長(F) 383.5mm 383.5mm 383.5mm
取付穴(G) 373.5mm 373.5mm 373.5mm
フレーム長(H) 363.5mm 363.5mm 363.5mm
幅(I) 45mm 45mm 45mm
高さ(J) 32mm 32mm 32mm

電気特性

FL-40568T10 FL-40818T10 FL-401186T10
入力電圧(V) 100/200 100/200 100/200
入力電力(W) 12.0±2.0 17.0±2.0 23.0±2.0
光束維持率(%)2000h 80% 80% 80%
光束維持率(%)40000h 50% 50% 50%
全光束 630 840 1230
寿命 40000h 40000h 40000h
※ランプ寿命の定義は光束維持率が点灯100時間後の値に対し50%以下になった時とします。
